昨日，記者從中國中鐵江順大橋總包部獲悉，歷時2年半建設、備受矚目的廣東斜拉第一橋——江順大橋即將跨越千米西江江面，在今日實現主橋合龍，成功連接起只有一江之隔的江門與順德兩座城市。

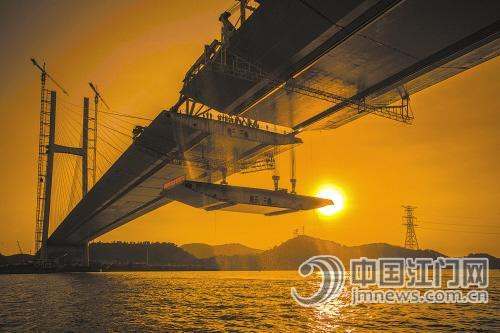

6月1日下午，記者在江順大橋施工現場看到，江順大橋共有73節鋼箱梁需要架設，其中江門岸與順德岸兩個項目部分別架設的36節鋼箱梁全部架完，需要共同架設的最后一節10.8米的鋼箱梁，已被運到大橋底下。等這節鋼箱梁吊裝到位并完成焊接，江順大橋就將順利合龍。
“合龍”，即接合得天衣無縫，使整個工程像一條龍一樣渾然一體。對主跨長達700米的江順大橋來說，要實現這一點并不容易。“整個工程施工，我們控制得非常好，江順大橋最終將實現自然合龍，非常順利。”江順大橋第二項目部總工張家倫介紹說，雖然主跨長達700米，但是最終合龍的誤差卻要求非常嚴格，太寬了難以焊接，太窄了焊接的質量又難以保證，所以實現整個合龍的時間會持續數天。
記者了解到，首先重200多噸的最后一節鋼箱梁，會被運到西江中間，與大橋合龍口進行精確定位，接著裝在橋面上的架梁吊機將鋼箱梁徐徐吊起，然后吊裝入龍口，最后再由自動焊接機進行精細焊接。“由于鋼箱梁熱脹冷縮，最后一塊鋼箱梁在起吊后，將不能直接吊裝進入龍口，要等到深夜氣溫降下來后，才能順利吊進去，要求非常嚴格。”張家倫說。記者昨日在施工現場看到，目前最后一節鋼箱梁已經吊裝到位，今日完成焊接之后，江順大橋?qū)㈨樌麑?shí)現合龍，主橋施工進入最后的裝修收尾階段。
據了解，江順大橋是廣佛江快速通道中的一座跨西江特大橋，連接江門市蓬江區與佛山市順德區兩地，大橋起于順德區杏壇鎮杏龍路與順番公路相交處，與杏龍路順接，經杏壇鎮象山南側往西跨越西江后，終于江門市蓬江區棠下鎮天河頂南側，設置互通立交與濱江大道連接，對接在建的江門大道。項目建成后，可緩解江門與佛山之間因西江隔斷、通道嚴重不足的問題，加強江門與廣佛核心區的聯系，有利于促進我社會經濟發展以及珠三角一體化。
BT模式破解融資瓶頸，科技創新攻克施工難關
政企合作成就“江順?biāo)俣取?/STRONG>
投資逾21億元的江順大橋，從其開建之日起，就注定非同尋常。
這是江門第一個采用BT模式建設的工程項目，也是中國中鐵在技術含量極高的橋梁工程中首次采用BT模式投資建設。
這是江門主動對接廣佛核心區的大手筆，也是廣佛肇與珠中江兩大城市圈一體化進程中的重要一步。
江順大橋順利合龍后，將不僅是建設者們開創了廣東省內同類型橋梁建設的最快速度，也是江門創新工程項目管理模式，造就了提高重大項目管理質量的最高效率。
江順大橋建設開啟的不僅僅是江門承接廣佛經濟圈輻射的大門，同時也開啟了政企合作進行交通基礎設施建設的大門。
創新業主管理手段
BT辦、建設辦全方位服務項目建設
2004年，濱江大道建設和濱江新區開發啟動時，江門就提出要和順德一起建設江順大橋，但由于融資難等因素制約，一直未取得實質性進展。
2010年7月，時任代市長劉海到江門履職之后，從順德帶來了BT模式建設理念。他此前就職的順德區曾領風氣之先，與中國中鐵成功合作了國內首個BT項目。思想的解放，理念的創新，工作方法的改變，使江順大橋和江門大道的籌備工作迅速取得突破。
2011年11月21日，江順大橋BT工程正式啟動。這是江門首個采用BT模式組織建設的工程項目。通過BT模式，江門順利引進具有很強融資、管理和建設能力的中國中鐵集團，使得在廣東斜拉第一橋——江順大橋建設過程中，無論是工程進度還是工程質量，都得到了有效的保障。
“為了配合BT這種全新的建設模式，江門也從制度上創新項目管理模式，使得政府的工程管理和服務更加高效。”市交通運輸局總工程師王平介紹說，創新采用BT模式融資建設江順大橋的同時，江門成立了BT辦，統一協調解決項目建設問題，并在BT辦之下，由市交通運輸局牽頭各個相關職能部門，組建了建設辦，打造了一支高素質的管理團隊，創新業主管理手段，密切與江順大橋總監辦、總包部共同作戰，為項目建設做好全方位服務，確保了大橋的順利建設。
組建精干高效總包部
攻克地質復雜、多雨強風等重重難關
2010年10月，中鐵工程建設公司成立江順大橋總包部進駐江門，開始了江順大橋項目啟動和施工前準備等一系列復雜的工作。從這時起，這支按精干高效、一專多能、一崗多責等原則組建起來的十多人隊伍，就開始與江門市BT辦、建設辦及相關職能部門工作對接，開啟此后創造廣東省內同類型橋梁建設的“江順?biāo)俣取薄?
為了把江順大橋建設成為經得起考驗的精品工程，中國中鐵通過科技創新，制定出先進、合理、適合珠三角濱海地區地質的深水大跨斜拉橋施工方案，克服地質復雜、多雨、雷電、強風等重重困難，使大橋進度比常規建設速度快了4個月。
進入今年5月以來，江順大橋建設進入了最激動人心的時刻。作為700米主跨的廣東斜拉橋第一跨，中國中鐵的建設者圍繞大橋主跨合龍的任務，緊鑼密鼓地進行著最后的攻堅戰。而在2年半的建設過程中，中國中鐵已經成功攻克了巨型深水樁施工、超大型鋼圍堰下放等施工難關。
攻克難關
提前6個月完成56根深水樁施工
江順大橋Z3號和Z4號墩為斜拉橋的主塔墩，其下部結構基礎分別為28根直徑3米的鉆孔灌注樁，樁長最長達102.5米，由于主墩處最大水深達20多米，主墩位置巖層傾角為60度，工程地質條件極為復雜，施工難度極大。
為此，中鐵在基礎施工時采用棧橋加平臺施工方案，創造性地采用最先進的KTY4000液壓動力頭鉆機技術，優化泥漿配比及鉆孔工藝，首次在珠三角地區復雜地質情況下，優質、高效、安全地完成了共56根直徑3米的鉆孔樁施工，一舉將兩個主墩56根大直徑深水樁施工周期從12個月以上縮短到6個月以內。
2500多噸鋼圍堰成功下放
在完成樁基施工之后，重達2500多噸的鋼圍堰（長74.45米，寬26.9米，高12.5米，壁厚1.5米）吊裝下放是江順大橋施工的難點。
在千噸級以上大型浮吊進不來的情況下，采用千斤頂下放是最好的選擇。為此，江順大橋建設者用4臺千斤頂，首次采用了4點同步下放，實現電腦遠程全過程控制，確保下放高差小于2厘米，使重達2500多噸的鋼圍堰在一天內準確地下放到指定位置。為了保證鋼護筒與圍堰內水封混凝土的粘結力，現場采用了水下機器人檢查和清理的新技術，確保了鋼吊箱圍堰成功封底，封底做到滴水不漏。
186米大倒角主塔爬模施工
江順大橋承臺以上塔身高度為186米，斜拉橋主塔墩塔柱采用H型混凝土結構，由于橋背處于強臺風區域，中國中鐵研究出了強臺風區域186米大倒角主塔爬模施工技術。
下塔柱采用爬模法完成第一節澆筑施工后，從第二節開始采用液壓自動爬模，分節段現澆施工。橫梁為箱型截面，采用鋼管柱支架法施工。中塔柱及上塔柱，利用液壓自動爬模，按最大節長6米/節爬升施工。就此，高達186米的江順大橋順利挺立在西江之上。
架設大跨度寬幅斜拉橋鋼箱梁
江順大橋另外一大技術特點是，實現了大跨度寬幅斜拉橋鋼箱梁架設。大橋主橋主跨700米，鋼梁寬40米，節段最重達329噸，架設重量大、精度高，鋼箱梁斜拉鎖安裝過程監控難。基于此，施工方先利用大型浮吊安裝主墩頂3個節間的支架及鋼梁，再利用塔吊及大型浮吊在鋼梁上對稱拼裝兩臺鋼梁吊機，對稱懸臂架設剩余鋼梁，同步掛設斜拉鎖，每階段架設的同時進行主梁線形及斜拉鎖鎖力的監控監測工作。
相關鏈接
龍舟山隧道將全線貫通
“龍舟山隧道（西環路隧道）左線已于5月23日貫通，右線目前僅剩余21米，已進入出洞施工的關鍵階段，預計本月底全線貫通。”昨天上午，龍舟山隧道項目經理劉向陽介紹說，按照目前的施工進度，龍舟山隧道有望今年年底竣工。
記者了解到，龍舟山隧道項目是廣佛江快速通道的一部分。項目路線總體走向?yàn)橛赡舷虮保瘘c(diǎn)接西環路第五期終點，往北沿碧桂園小區東側，上跨規劃路，以隧道形式穿越龍舟山，到達并穿越寶德摩托車廠，項目終點在江沙路上。線路全長約1.5公里，按照雙向六車道一級公路標準建設，設計行車速度為80公里/小時，計劃總工期為24個月。整個項目包括隧道工程、橋梁工程和路基工程，其中隧道工程是控制性工程，隧道左線是718米，右線是711米。
“龍舟山隧道施工的難點，主要是隧道地質條件比較差，全隧道四五級圍巖占到87.6%，施工安全風險高。”劉向陽說，通過多措并舉，龍舟山隧道開工以來實現了安全無事故，下一步他們將按照建景觀工程的理念，對混凝土的外觀質量進行精細控制，在洞口施工中采用倒角施工工藝，確保洞口的美觀，讓隧道內實外美。
“龍舟山隧道到江順大橋大約有20公里，而江順大橋到順德城區也是約20公里，所以等到龍舟山隧道、江門大道北線、江順大橋建成通車后，從江門城區至順德城區也就只有40多公里。”市公路局局長許春綿說，龍舟山隧道建成后將充分緩解過境交通對江門市區的干擾。
江門大道北線明年年底通車
“如果新南路立交先完工，加上龍舟山隧道(西環路隧道)今年年底完工，那么從西環路到新南路立交這一段就可以先通車。”昨天上午，在江門大道北線項目首先啟動建設的新南路互通立交工程施工現場，市交通運輸局總工程師王平透露，江門大道北線明年年底將全線通車，但如果新南路立交能提前完工，將會先開通這一段，以便盡快打通從江順大橋至市區的快速通道。
昨天，記者在施工現場看到，在效果圖中，新南路立交外形非常新穎，采用環形結構，分為三層。“采用這樣的環形設計，而不是一般的外八字設計，主要是為了節約土地資源。”中國中鐵江門大道BT工程總包部負責人楊平說，新南路立交的施工難度，主要有兩方面：一是要三跨桐井河；二是在上跨新南路時，涉及的輸油管道管線遷移任務大，按照目前的施工進度，如果在本月內完成交地，新南路立交有望于明年6月率先竣工。
除了新南路立交，鳳凰山隧道是江門大道北線工程又一控制性工程。記者了解到，目前鳳凰山隧道進展順利，已經開挖了1000米左右，完成了逾三分之一的開挖量，預計今年年底就將貫通，明年6月竣工。
據了解，江門大道北線項目由主線和鶴山連接線組成，主線起于棠下鎮天鄉村附近，順接江順大橋，穿越鳳凰山、廣中江高速公路、省道S272，接龍舟山隧道，路線全長15.27公里；鶴山連接線起于鶴山市文華路，跨越鶴山大道、佛開高速公路，于棠下五洞設立交接入主線，路線長6.13公里。
